Aluminium

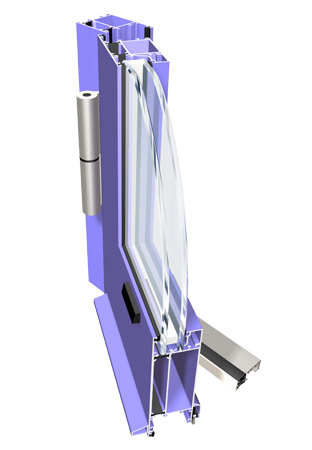

Opis PT 52

System przeznaczony do wykonywania elementów zabudowy zewnętrznej, które wymagają izolacji termicznej. Konstrukcje wykonane w systemie NT 52 zakwalifikowane są do grupy materiałowej RMG 2.1.

System stwarza możliwość zastosowania wielu rozwiązań przy wykonywaniu różnego typu okien, drzwi i konstrukcji przestrzennych.

Zastosowane przekładki termiczne o szerokości 16 mm (proste i w kształcie omegi), zapewniają prawidłowe odwodnienie konstrukcji.

Głębokość kształtowników, dla ościeżnic i skrzydeł, wynosi 52-60 mm.

Charakterystyka

  • ścisłe powiązanie z innymi systemami rodziny Ponzio;
  • możliwość „wpięcia” okien i drzwi do systemów fasadowych;
  • zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej) i drzwi (obie płaszczyzny zarówno po stronie wewnętrznej jak i zewnętrznej)
  • zastosowania wypełnień przeziernych lub nieprzeziernych o grubości 1-40 mm;
  • gięcia profili;
  • możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM o doskonałej izolacyjności termicznej, estetycznym wyglądzie i prostych w montażu;
  • wiele wariantów wykonania skrzydeł drzwiowych;
  • wiele sposobów wykonania połączeń narożnych poprzez skręcanie, kołkowanie lub zagniatanie.
kształtowniki aluminiowe EN AW-6060 wg PN-EN 573-3:1998 stan T6 wg PN-EN 515:1996
Al Mg Si 0,5 F22 wg norm DIN 1725 T1
izolacyjność termiczna ramowy współczynnik przenikania ciepła Uf = 2,4-2,75 W/m2K
wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne
sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod;
uszczelki z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg DIN 7715 E2
akcesoria złączki narożne, wkrety, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanej
okucia tylko renomowanych firm: Fapim, Savio, Erreti, Iseo, Cisa, Hautau, Geze itp.
dopuszczenia i świadectwa jakości Aprobata Techniczna ITB AT 15-4471/2006 "Drzwi zewnętrzne przeszklone systemu Ponzio PT 52 z kształtowników aluminowych
Badania typu wg PN-EN 14351

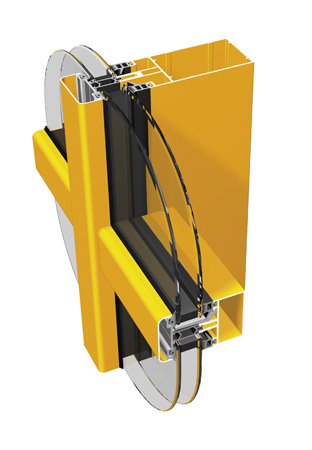

Opis PF 152

System konstrukcji słupowo-ryglowych przeznaczony do wykonywania ścian osłonowych, zadaszeń, świetlików, zakwalifikowany do grupy materiałowej RMG 1.0.

Szerokość słupów i rygli wynosi 52 mm, listew dociskowych: 51 mm.

Przy zastosowaniu specjalnie zaprojektowanego termika, możliwe jest wykonanie ściany osłonowej ze współczynnikiem przenikania ciepła na poziomie 1,75W/m2*K. Rozwiązania techniczne nawiązują do systemu NT 150 z możliwością konstruowania ścian prostych lub po łuku, przechodzeniem kątów zewnętrznych i wewnętrznych oraz adaptacją na ogrody zimowe. System przewiduje rozwiązania z podkonstrukcją stalową i drewnianą.

PF 152 EI wersja ppoż

System ścian osłonowych słupowo-ryglowych PF 152 o odporności ogniowej. System otrzymał klasyfikację w zakresie odporności ogniowej ścian osłonowych w pełnej konfiguracji. Po przeprowadzeniu badań przy nagrzewaniu od strony wewnętrznej i zewnętrznej, został zakwalifikowany do klasy EI 60 oraz EI 30. W systemie można wykonywać przeciwpożarowe ściany osłonowe z pasami międzykondygnacyjnymi przeszklonymi i nieprzeziernymi. Jako wypełnienia przezroczyste mogą być stosowane szyby ogniochronne klasy EI 30 lub EI 60 (pojedyncze lub w zespoleniu) większości producentów dostępnych na rynku. Wewnętrzne aluminiowe kształtowniki wzmacniające z wkładami ogniochronnymi wraz ze specjalnymi złączkami rygiel-słup zapewniają nośność konstrukcji w warunkach pożaru. Taśmy pęczniejące chronią przekładki termiczne oraz uszczelniają połączenia pomiędzy konstrukcją a szybami, lub innymi wypełnieniami nieprzezroczystymi, tworząc element o odporności i izolacyjności ogniowej.

Charakterystyka

  • możliwość zastosowania rozwiązań dla pasa nadprożowo-podokiennego sklasyfikowanego jako EI 120;
  • zastosowania wypełnień o grubości 2-40 mm;
  • wykonania fasady w wersji "zimnej" - nieizolowanej termicznie;
  • gięcia profili.
kształtowniki aluminiowe AL MG Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1
izolacyjność termiczna współczynnik przenikania ciepła (dla ramy) odpowiada grupie materiałowej 1.0 wg DIN 4108
wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne
sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod;
uszczelki z kauczuku syntetycznego EPDM wg normy 7863 i normy wy złączki narożne, wkrety, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanejkonawczej wg DIN 7715 E2
akcesoria złączki narożne, wkrety, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanej
okucia tylko renomowanych firm: Fapim, Savio, Erreti, Iseo, Cisa, Hautau, Geze itp.
dopuszczenia i świadectwa jakości Wstępne badania typu wg PN-EN 13830:2005
